Испытания регулирующей арматуры

Регулирующая арматура — это важный элемент трубопроводных систем, обеспечивающий точное управление потоком среды по расходу, давлению или температуре. К ней относятся клапаны, вентили, регуляторы давления, дроссели и другие устройства с возможностью плавного изменения проходного сечения. От корректной работы этих узлов зависит устойчивость технологического процесса, безопасность эксплуатации и точность регулирования.

В процессе ввода в эксплуатацию, сертификации или планового технического обслуживания регулирующая арматура подлежит обязательным испытаниям. Основная цель — подтвердить работоспособность устройства, его герметичность и соответствие технической документации.

Нормативная база и требования

Испытания регулирующей арматуры проводятся в соответствии с:

• ГОСТ 24856-2014 — арматура трубопроводная. Общие технические условия;



• ГОСТ 9544-2015 — испытания на герметичность и прочность;



• ГОСТ 33259, ГОСТ 5762, ГОСТ 26349 (в зависимости от типа устройства);



• ТР ТС 032/2013 — «О безопасности оборудования, работающего под давлением»;



• техническими условиями (ТУ) изготовителя и проектной документацией.



Объекты испытаний — регуляторы давления, регулирующие клапаны (с седловыми, мембранными, шаровыми и игольчатыми затворами), регулирующие заслонки, автоматические устройства.

Основные виды испытаний

1. Испытание на прочность корпуса
Оценивается устойчивость к избыточному давлению. Устройство заполняется водой (гидравлический метод), затем медленно подаётся давление, превышающее рабочее на 1,5 раза. Продолжительность выдержки — не менее 5 минут. Цель — исключить утечки, трещины, деформации.

2. Испытание на герметичность затвора (седла)
Проводится при полностью закрытом положении регулирующего органа. Испытывается герметичность в затворной зоне, особенно важная при нулевом расходе. Приемлемые нормы утечек задаются в зависимости от класса герметичности (по ГОСТ 9544). Классы от A (полная герметичность) до F (допустимые минимальные утечки).

3. Испытание на герметичность наружных соединений
Проверяются фланцевые, резьбовые и приварные соединения, а также штоки, сальники и мембраны. Методы: визуальный контроль, мыльная эмульсия, электронные детекторы утечек.

4. Испытание функциональности
Оценивается поведение арматуры в различных положениях регулировки. Подаются управляющие сигналы (механические, пневматические, электрические). Проверяется:

• плавность и точность хода;



• отсутствие заклиниваний;



• соответствие хода управляющему сигналу;



• стабильность положения;



• повторяемость результата.



5. Циклические испытания
Проводятся по заданному количеству циклов «открытие-закрытие». Необходимы для оценки ресурса, износостойкости и стабильности характеристик при длительной эксплуатации.

Особенности гидравлических испытаний

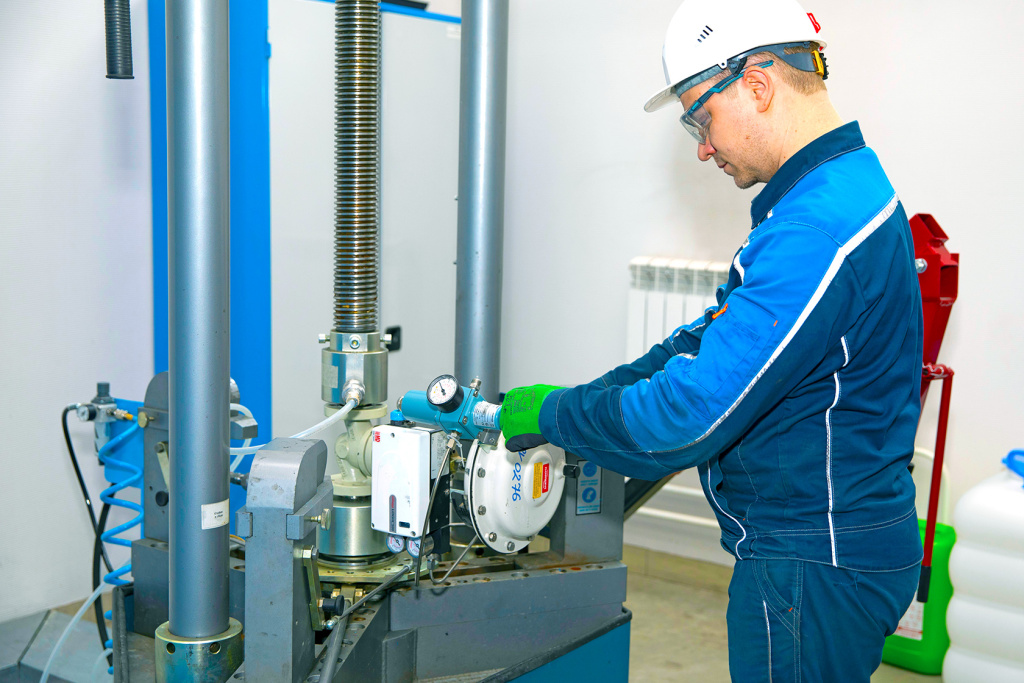

Гидравлические испытания — базовый способ проверки герметичности и прочности. Применяется очищенная вода под контролем давления через испытательный стенд. Обязательна предварительная продувка и обезвоздушивание системы. Изделие должно выдержать испытание без остаточных деформаций и признаков утечек.

Дополнительно проверяется работа исполнительных механизмов, если арматура оснащена приводами (электрическими, пневматическими или гидравлическими). Контролируется момент срабатывания, усилие, точность отклика.

Документальное оформление

По результатам испытаний составляется протокол, в котором фиксируются:

• тип, марка и номер изделия;



• номинальные параметры (давление, диаметр, температура);



• методика испытания;



• параметры испытаний (время, давление, среда);



• результаты визуального и измерительного контроля;



• заключение о соответствии изделия нормам.



Протокол подписывается уполномоченными специалистами, допущенными к проведению испытаний, и может использоваться при сертификации или регистрации арматуры.

Значение испытаний

Проверка регулирующей арматуры позволяет:

• подтвердить безопасность и корректную работу оборудования;



• выявить заводские или монтажные дефекты;



• подготовить оборудование к вводу в эксплуатацию;



• обеспечить стабильность технологических процессов;



• соответствовать требованиям надзорных органов и технической документации.
