Испытания арматуры и запорной арматуры
- Описание
Запорная арматура и другая трубопроводная арматура (обратные, регулирующие, предохранительные клапаны, задвижки, краны и т.д.) подлежит обязательным испытаниям на различных этапах производства и эксплуатации. Испытания проводятся с целью подтверждения работоспособности, герметичности и соответствия нормативной документации.
Процедуры выполняются согласно ГОСТ 5762, ГОСТ 9544, ТР ТС 032/2013 и другим отраслевым регламентам. Результаты испытаний оформляются официальной документацией и используются при сертификации, приёмке, ремонте или проверках органами надзора.
Виды арматуры, подлежащей испытаниям
Под испытания попадают следующие типы изделий:
-
задвижки;
-
вентили;
-
клапаны (предохранительные, обратные, регулирующие);
-
шаровые, пробковые и игольчатые краны;
-
фланцевая и муфтовая арматура;
-
приводы и исполнительные механизмы арматуры.
Испытания обязательны как на этапе первичной приёмки (после производства), так и после монтажа на объекте, а также в процессе планового технического обслуживания.
Основные виды испытаний арматуры
-
Испытание на прочность корпуса
Проверка целостности корпуса и соединений под действием внутреннего давления, превышающего рабочее. Давление подаётся с коэффициентом запаса (обычно 1,5 от рабочего). Продолжительность — 5 минут и более. Цель — убедиться в отсутствии трещин, деформаций и утечек.
-
Испытание на герметичность затвора (седельная герметичность)
Затвор арматуры должен полностью перекрывать поток при закрытом положении. Испытание проводится при закрытом затворе с подачей давления с одной стороны. Утечки не допускаются или должны быть в пределах, установленных стандартами.
-
Испытание на герметичность соединений (уплотнительных поверхностей, крышек, штоков)
Контроль утечек в местах уплотнений и подвижных элементов. Используется вода или воздух. Возможно применение индикаторных веществ (мыльный раствор, электронные утечки).
-
Испытание на работоспособность (циклические испытания)
Арматура многократно открывается и закрывается под давлением. Контролируется износ деталей, устойчивость к нагрузкам, срабатывание механизмов и возврат в исходное положение.
-
Испытания приводов и исполнительных механизмов
Актуально для арматуры с электроприводом, пневмоприводом или редуктором. Проверяется сила, скорость, точность срабатывания, надёжность в течение заданного количества циклов.
Гидравлические испытания запорной арматуры

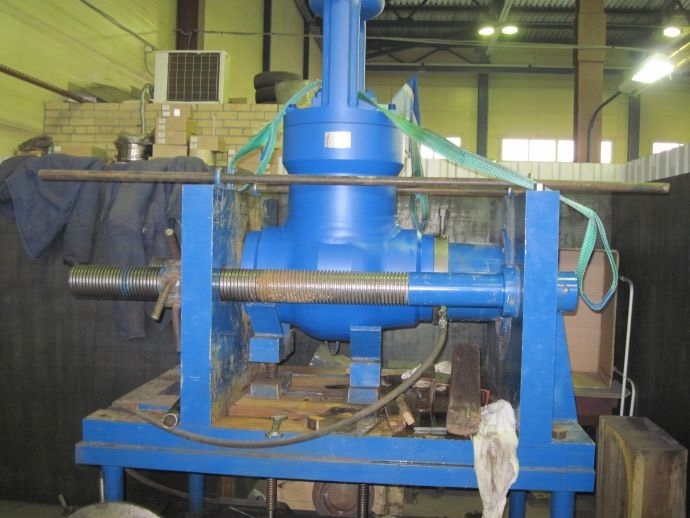

Наиболее распространённый и достоверный метод проверки — гидравлическое испытание с использованием воды. Арматура фиксируется на стенде, после чего подаётся давление через испытательное оборудование.
Преимущества метода:
-
высокая чувствительность к утечкам;
-
точная оценка прочности и герметичности;
-
минимальные риски повреждений;
-
возможность проверки различных конфигураций.
Для изделий, предназначенных для газовых или особо чистых сред, могут применяться пневматические испытания с использованием воздуха, азота, гелия — по согласованию с проектом и заказчиком.
Документальное оформление
По завершении испытаний оформляется протокол испытаний арматуры, содержащий:
-
наименование и обозначение изделия;
-
тип, диаметр, давление, производитель;
-
вид испытаний и используемая методика;
-
параметры испытаний (давление, продолжительность);
-
описание выявленных дефектов (при наличии);
-
заключение о соответствии;
-
подписи ответственных специалистов.
Протокол может дополняться графиками, схемами подключения, фотофиксацией, ссылками на используемые нормативы.
В случае успешных результатов выдается акт приемки, при необходимости — сертификат соответствия или декларация ЕАЭС.
Применение результатов испытаний
Результаты испытаний используются:
-
при вводе арматуры в эксплуатацию;
-
при проведении сертификации;
-
после ремонта или модернизации;
-
в рамках периодического технического контроля;
-
при выявлении неисправностей;
-
по требованию надзорных органов (Ростехнадзор, заказчик, проектная организация).
