Гидравлические испытания трубопроводов
- Описание
Перед вводом в эксплуатацию, после ремонта или реконструкции трубопроводных систем проводится обязательное испытание на прочность и герметичность. Цель — подтвердить соответствие трубопровода требованиям нормативной документации и исключить риски аварий в процессе эксплуатации. В зависимости от типа среды, давления и назначения системы применяются гидравлические или пневматические методы испытаний.
Особенно востребованными являются гидравлические испытания, как наиболее надёжный способ контроля качества монтажа и прочностных характеристик.
Общие требования к испытаниям
Испытания трубопроводов регламентируются следующими документами:
-
СП 62.13330.2011 (для газовых сетей);
-
СП 42-101-2003;
-
ПБ 03-585-03 (для технологических трубопроводов);
-
ГОСТ 32415-2013;
-
ТР ТС 032/2013 (оборудование, работающее под давлением);
-
проектная и исполнительная документация на объект.
Проводятся испытания по завершении сварки и монтажа, до начала теплоизоляции и отделочных работ. Все запорные устройства должны быть выведены из зоны испытаний или сняты, чтобы избежать повреждений.
Виды испытаний трубопроводов
-
Испытание на прочность — проводится с целью подтверждения способности системы выдерживать рабочее давление с заданным запасом прочности. В трубопровод подаётся среда под испытательным давлением, превышающим рабочее на 1,25–1,5 раза.
-
Испытание на герметичность (плотность) — проверка стыков, соединений, фланцев и сварных швов на отсутствие утечек. Обычно проводится после испытания на прочность, но может быть выполнено отдельно, если конструкция не предусматривает избыточной нагрузки.
-
Гидравлические испытания — наиболее распространённый способ проверки, при котором в систему закачивается вода. Преимущество метода — высокая точность, минимальные риски и высокая степень выявляемости дефектов.
-
Пневматические испытания — применяются при невозможности использования воды, например, в системах, чувствительных к влаге. Выполняются с особой осторожностью из-за потенциальной взрывоопасности воздуха под давлением.

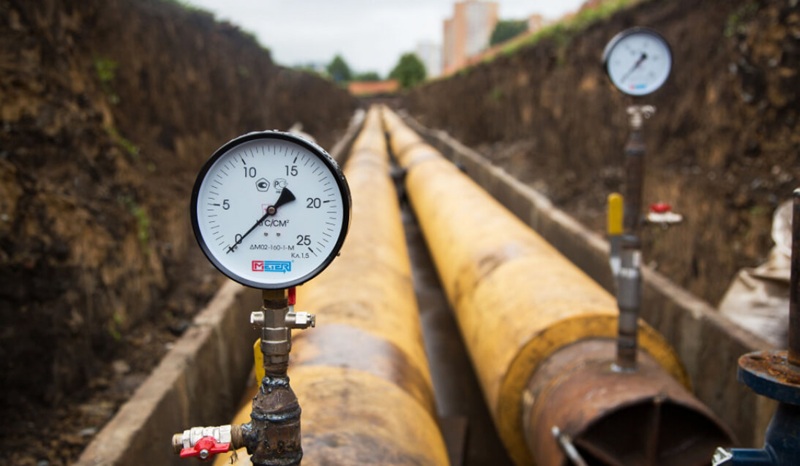

Гидравлические испытания трубопроводов
Процедура включает несколько этапов:
-
Промывка и удаление воздуха из системы.
-
Медленная подача воды до достижения расчетного давления.
-
Выдержка под давлением в течение 10–30 минут (в зависимости от норм).
-
Визуальный контроль по всей длине трубопровода.
-
Фиксация результатов — отсутствия падения давления и следов утечек.
Испытательное давление выбирается в зависимости от категории трубопровода:
-
для систем водоснабжения — 1,5 × рабочее давление;
-
для отопления — от 1,25 до 2,0 × рабочее;
-
для газопроводов — строго по СП 62.13330;
-
для технологических трубопроводов — по проекту и ПБ 03-585-03.
После проведения испытания вода сливается, и трубопровод дополнительно просушивается, если того требуют условия эксплуатации.
Документальное оформление
По итогам испытания составляется акт гидравлического испытания трубопровода, в котором указываются:
-
дата и место проведения;
-
тип, материал и протяжённость трубопровода;
-
значения давления (испытательного и рабочего);
-
продолжительность выдержки;
-
результат (герметично, без повреждений);
-
подписи ответственных лиц, представителей заказчика и организации, проводившей испытания.
К акту прилагается график испытаний, схема участка, копии сертификатов на материалы и технические паспорта применённых компонентов.
Документация требуется при сдаче объекта в эксплуатацию, прохождении экспертизы, а также может быть предъявлена при проверке надзорными органами.
Значение испытаний
Испытания трубопроводов позволяют:
-
убедиться в отсутствии дефектов сварки и монтажа;
-
подтвердить соответствие проектной документации;
-
обеспечить безопасную и длительную эксплуатацию системы;
-
исключить риски аварий, протечек и остановок процессов;
-
получить основания для допуска объекта к эксплуатации.
