Оптический метод неразрушающего контроля: возможности и применение

Неразрушающий контроль (НК) — это совокупность методов, позволяющих выявлять дефекты и несоответствия без повреждения объекта. Среди таких технологий особое место занимает оптический метод. Он основан на визуальном наблюдении и использовании специальных приборов, которые позволяют «заглянуть» даже в самые труднодоступные зоны конструкции.

Оптический метод востребован в строительстве, энергетике, нефтегазовой отрасли, машиностроении и на транспорте. Его применяют как на этапе производства, так и в процессе эксплуатации оборудования.

Суть оптического контроля

Метод основан на использовании видимого излучения и приборов, которые позволяют рассмотреть поверхность или внутренние полости объекта. В простейшем случае это может быть визуальный осмотр глазом, в более сложном — применение эндоскопов, бороскопов или видеокамер.

Задача специалиста — зафиксировать внешние дефекты, отклонения от формы, следы коррозии, износ, деформации, трещины или посторонние включения.

Какие дефекты выявляет оптический метод?

Оптический контроль эффективен при обнаружении:

• поверхностных трещин, сколов, вмятин;

• коррозионных повреждений и ржавчины;

• дефектов сварных швов (наплывы, подрезы, пористость);

• отклонений от геометрии (искривления, деформации);

• инородных включений внутри оборудования.

Где применяется оптический метод?

Сферы применения широки:

• Строительство. Контроль качества монтажных работ, состояние металлоконструкций.

• Энергетика. Проверка трубопроводов, котлов, турбин.

• Авиастроение и транспорт. Диагностика труднодоступных частей двигателей и механизмов.

• Нефтегазовая отрасль. Осмотр резервуаров, труб и оборудования без разборки.

• Машиностроение. Контроль качества деталей и узлов при производстве.

Метод удобен тем, что его можно применять в любых условиях, включая выездные работы.

Приборы для оптического контроля

Визуальный контроль давно вышел за рамки простого осмотра. Сегодня специалисты используют целый арсенал техники:

• Бороскопы и эндоскопы. Позволяют исследовать труднодоступные места, вводятся через небольшие отверстия.

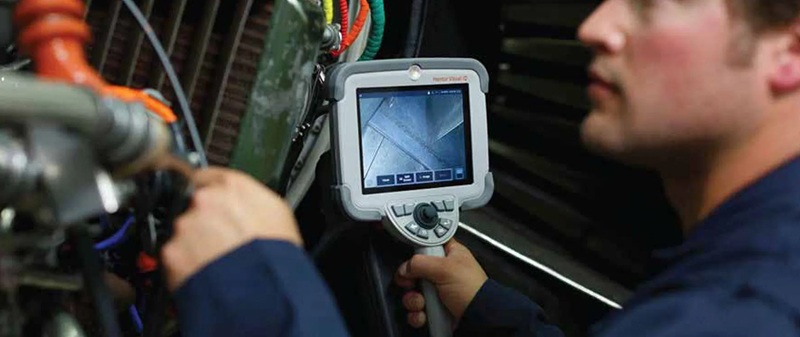

• Видеоэндоскопы. Передают изображение в режиме реального времени на монитор.

• Цифровые камеры с высоким разрешением. Фиксируют мельчайшие дефекты поверхности.

• Микроскопы. Используются при контроле мелких деталей и изделий.

Благодаря этому специалист может выявить даже скрытые дефекты и документально их зафиксировать.

Преимущества метода

Почему оптический метод так распространён?

• Наглядность. Дефект можно увидеть «собственными глазами» или на фото/видео.

• Простота и доступность. Осмотр не требует сложных подготовительных процедур.

• Скорость. Контроль проводится быстро, что удобно на производстве.

• Документирование. Возможность фото- и видеофиксации для отчётов.

• Универсальность. Применим практически к любым объектам и материалам.

Ограничения метода

Есть и минусы:

• видны только поверхностные дефекты или те, что расположены в зоне доступа;

• результат зависит от опыта специалиста;

• сложные формы или отсутствие доступа могут ограничить точность диагностики.

Поэтому оптический метод часто применяют в комплексе с другими видами НК — ультразвуковым, радиографическим или капиллярным.
